Apple Watch內部初探：神秘處理器 有Wi-Fi！

[MMC168]

iPhone 6已經被徹底大卸八塊，但同時發佈的Apple Watch因為要到明年才會上市，基本沒有了後續消息。ChipWorks近日通過蘋果官方公佈的幾張內部結構圖進行了簡單的初步分析。Apple Watch內部採用了一塊不規則形狀的主機板，蘋果稱之為“S1”，但它也可以指代正中間的那顆處理器，蘋果自主設計，但細節毫無所知，按理說規格不會高到哪裡去。

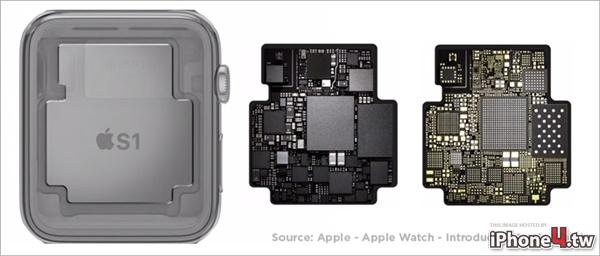

蘋果給出的結構圖有三張，其一是整體形狀簡圖，其二是主機板和晶片全圖(無任何標記)，其三是拿掉晶片後的焊點圖。

Apple Watch內部採用了一塊不規則形狀的主機板，蘋果稱之為“S1”，但它也可以指代正中間的那顆處理器，蘋果自主設計，但細節毫無所知，按理說規格不會高到哪裡去。

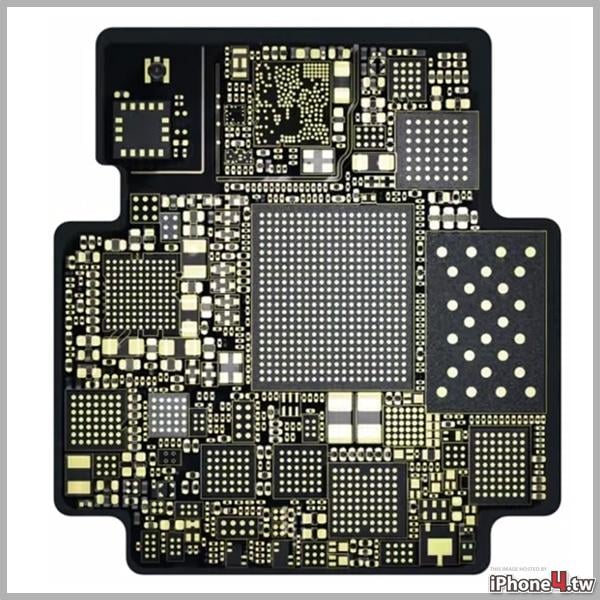

緊挨著它的右側應該是快閃記憶體顆粒，左上角僅靠RF射頻介面的自然是射頻部分，而左側圍繞在電容、電阻中間的是電源管理單元。

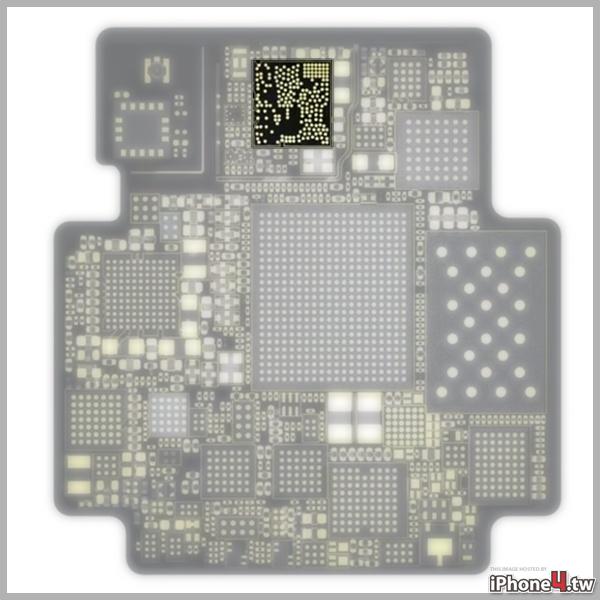

上部中間的這顆晶片尤為引人注意。從焊點判斷，應該是博通的無線晶片，確切來說可能是BCM4334，雙頻段，支持802.11n Wi-Fi、藍牙4.0、FM。它曾在iPhone、iPad和三星設備中大量使用，功耗很低。

這意味著，Apple Watch其實是有Wi-Fi能力的，但它不能直接無線上網，必須搭配iPhone，而這顆晶片或許就是用來和iPhone通信的。

Apple Watch其實有Wi-Fi！

博通BCM4334內核圖
